Montageanleitung Stahlblechplatten Pfannenprofil
Profil-Dachplatten aus Stahlblech einfach selber montieren wie die Profis
Vorbereitungen für die Pfannenblechmontage:

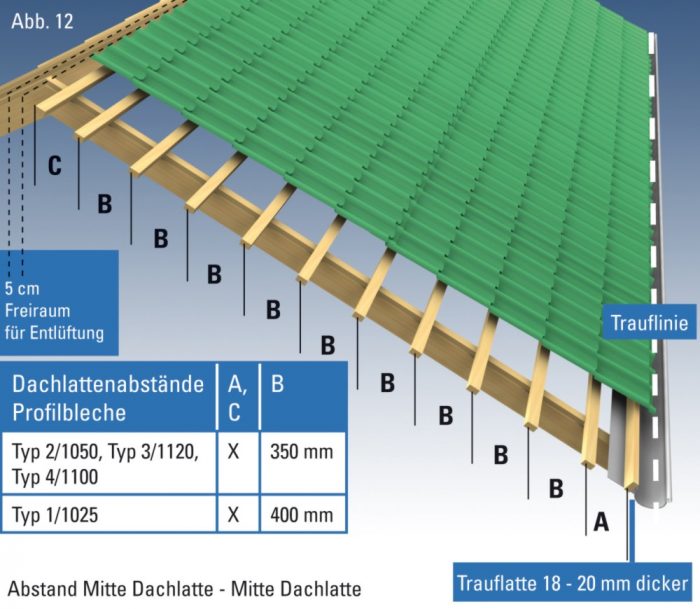

Um eine sichere Montage der Stahlbleche sowie die richtige Platzierung der selbstbohrenden Dichtschrauben zu erreichen, ist eine genaue Einlattung der Unterkonstruktion des Blechdachs unumgänglich. Montieren Sie zunächst die Trauflatte als Bezugspunkt zum Ausrichten der Profilblechplatten. Ermitteln Sie jetzt die Überkragung der unteren Dachpfannenreihe der Blechplatte in die Dachrinne und ordnen Sie die zweite Dachlattenreihe entsprechend des verbleibenden Abstandes zur ersten Querprägung an (Abb. 12: Abstand A = variabler Abstand). Wichtig: Da die Schraube der unteren Pfannenreihe des Profilblechs aufgrund des Überstandes zur Dachrinne nicht direkt vor der Querprägung angeordnet werden kann, muss die Trauflatte ca. 18 bis 20 mm dicker als die Regellatte sein, um den Höhenunterschied auszugleichen. Denken Sie dabei an einen ausreichenden Überstand des Profiles in die Dachrinne.
Ab der zweiten Dachlattenreihe können Sie jetzt mit dem Regelabstand von 35 cm weiter einlatten. Für eine kraftschlüssige Verschraubung der Stahlblechprofile ist es wichtig, dass die Dichtungsschrauben in der Fläche möglichst nahe an der Querprofilierung im Wellental der Dachpfannenprofilierung angeordnet sind.
Die Anordnung der obersten Latte (Firstlatte) richtet sich nach Sparrenlänge und Dachkonstruktion. Bei einer Satteldachkonstruktion ordnen Sie die Latte 5 cm unterhalb des Sparrenendes an. In jedem Fall achten Sie bitte darauf, dass ein ausreichender Abstand zwischen den Profilen beider Dachseiten eingehalten wird um eine ausreichende Luftzirkulation zu gewährleisten.
Die Deckrichtung von unseren Stahlblech-Pfannenprofilen richtet sich je nach Herstellerangaben (zum Beispiel bei Weckmann-Stahlblechplatten) und der Haupt-Wetterrichtung (bei anderen Herstellern von Pfannenprofil-Dachplatten).
Die Befestigung der Pfannenbleche erfolgt üblicherweise in der Tiefsicke (das heisst im Pfannenprofil-Tal).
| Befestigung Pfannenprofilblech | Überlappungsverschraubung | Spezial-Dichtschrauben |
|---|---|---|
| | |
Hierfür werden Spezial-Dichtungsschrauben verwendet, um die Stahlbleche fest und wasserdicht mit der Unterkonstruktion der Dachplatten zu verbinden.
Pfannenbleche (Stahlblechplatten in Pfannenprofil-Optik) werden also in der sogenannten Tiefsicke verschraubt.
Die selbstbohrenden Befestigungsschrauben sind immer mit Spezial-Dichtungen versehen, welche mit der Metalldichtscheibe fest auf dem Dachplattenmaterial gehalten werden, so dass verhindert wird, dass Wasser durch die Dachplatten eindringt.
Ausrichten der Stahlblechplatten

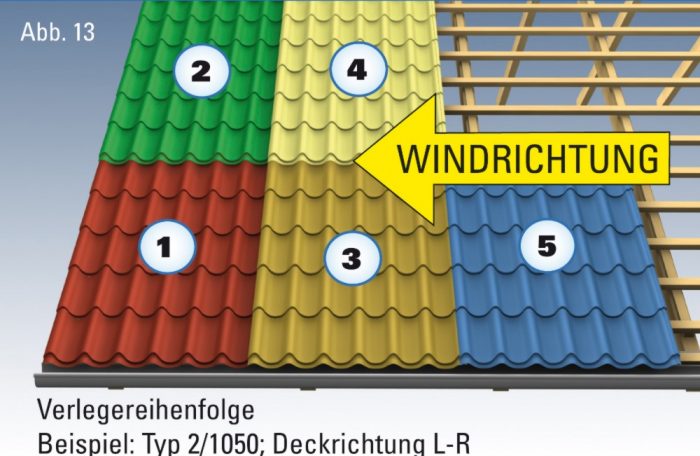

Spannen Sie eine Schnur entlang der Traufe des neuen Daches (Überstand in Dachrinne beachten). Montieren Sie das erste Stahlblech entsprechend dem Verlegeschema (siehe unten Abb. 13). Bei Verwendung von vliessbeschichtetem Stahlblech zur Vermeidung von Kondenswasser unterhalb der Dachplatten verwenden Sie bitte Vliesslack entsprechend der Montagehinweise für vliessbeschichtete Stahlblechplatten. Verlegen Sie die erste Blechplatte so, dass der gesamte Ortgang überdeckt wird, Überstände werden später entfernt, Kantteile sorgen für einen professionellen Abschluss. Die ausgerichtete Stahlblechplatte nun mit zwei Blechschrauben mit Dichtscheibe fixieren.
Decken Sie jetzt die zweite Blechplatte auf. Wichtig: Lappen Sie das Blech über die vorhandene Antikapillarrille (zusätzlich Wasser abführende Sicherheitsrinne für Längenüberlappung, siehe Abb. 18). Drücken Sie das Stahlblech nach oben unter die Querprägung bis Sie an der Traufe eine Linie mit dem vorliegenden Blech erhalten. Verbinden Sie jetzt das Profilblech mit der ersten Profilblechplatte und zwar nur an der Überlappung. Achtung: Ordnen Sie die Überlappungsschrauben stets so an, dass Sie nicht in die unten liegende Antikapillarrille schrauben.
Lösen Sie jetzt eine der zwei Schrauben, welche Sie zum Fixieren in die erste Stahlblechplatte geschraubt haben. Sie können jetzt noch einmal die gesamte Einheit etwas besser an der Schnur ausrichten. Bei sehr großen Dachflächen ist es auch möglich, drei Bleche an der Überlappung zu verbinden, um eine genauere Feinabstimmung an der Schnur vorzunehmen.

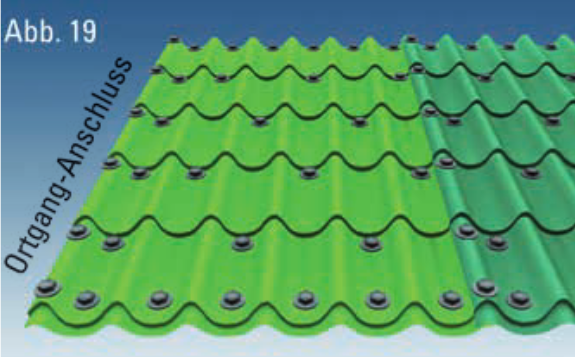

Nach dem Ausrichten der Dachplatten verschrauben Sie die erste Platte nach Schraubmuster (s. Abb. 19) von links nach rechts voll durch. Setzen Sie keine vereinzelten Schrauben in der Fläche um später noch nachzuschrauben. Dies kann zu Verspannungen des Bleches und somit zu Knackgeräuschen führen. Schrauben Sie stets vollflächig von links nach rechts durch.
Prüfen Sie jetzt die weitere Reihenfolge der Montage Ihrer Bleche. Bei mehreren übereinanderliegenden Blechplatten muss das Montageschema, wie auf der Abb. 13 dargestellt, zunächst aufgeholt und dann eingehalten werden. Die weiteren Bleche montieren Sie dann ebenso wie oben beschrieben. Achten Sie darauf, dass Sie immer zunächst die Überlappungen und dann erst die Flächenbefestigung vornehmen.
Als letztes schneiden Sie, falls nötig, die Überhänge der Stahlblechplatten in Kaltschnittverfahren an First und Ortgang nach. Bedenken Sie, dass nur Systemzubehör und die richtige Montage eine lange Lebensdauer Ihrer Profilblechplatten sichert. Wir beraten Sie gern zu Fragen rund um das Blechdach und allem Zubehör.

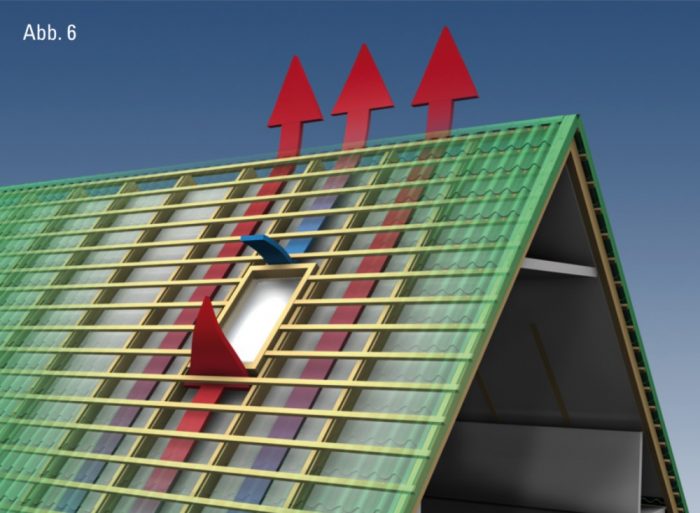

Beachten Sie, dass alle Dächer unterlüftet sein müssen, um Kondenswasser verdunsten zu lassen. Daher werden Stahlbleche niemals direkt auf einer (wenn auch wasserdichten) Ebene verschraubt. Die Haltbarkeit der beschichteten Dachplatten aus Stahlblech leidet, wenn das neue Metalldach nicht regelmäßig abtrocknen kann.
Betreten der Stahlblech-Dachplatten:
Das Betreten der Stahlblechplatten in Pfannenoptik (und auch Wellblechen und Trapezprofilblechen) ist auf lastverteilenden Bohlen möglich.
WICHTIG: Vor der Montage lassen Sie von Fachpersonal die Wind- und Schneelastzonen berechnen. Dies wird durch Bauplaner durchgeführt und ist für Bauherren vorgeschrieben.
Vor Montage der Dachplatten aus Stahlblech prüfen Sie die Unterkonstruktion auf Materialverträglichkeit, Unebenheiten, Stabilität. Unbedingt die korrekte Be- und Entlüftung der Dachplatten beachten!
Entfernen Sie vor Montage alle Schutzfolien, die sich eventuell an den Stahlblechplatten befinden.
Beachten Sie bitte die Garantiebedingungen der Hersteller (fragen Sie uns!).
Eine Schraubenanzahl von mindestens acht Stück pro Quadratmeter Dachfläche sollten bei Stahlblechplatten im Pfannenprofil verschraubt werden. Schrauben zur Befestigung der Stahlblechplatten sind für Holzunterkonstruktion selbstschneidend und daher OHNE VORBOHREN einzusetzen. Lediglich Schrauben zur Befestigung von Stahlblechdachplatten auf Stahlunterkonstruktion müssen in vorgebohrte Löcher verschraubt werden. Verantwortlich ist für die Umsetzung der Baumassnahmen in jedem Fall der Bauherr. Auch Dachfläche mit längeren Plattenmaßen als 7 m können Sie problemlos neu mit Stahlblechplatten decken.

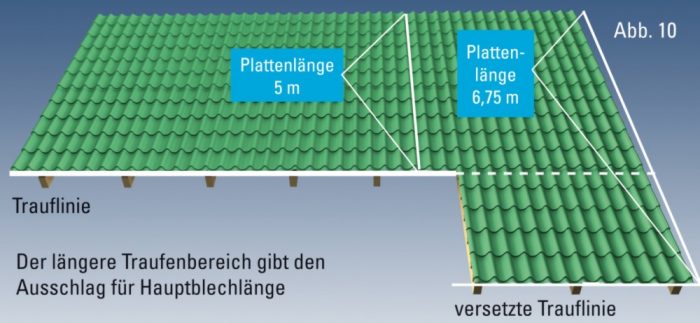

Lassen Sie uns bei der Berechnung von versetzten Trauflinien helfen: Unser Berechnungsservice schützt Sie vor unangenehmen Überraschungen, denn unsere Profis wissen, wie Pfannenblechmontage durchgeführt wird!
Richten Sie dann die Abstände der Unterkonstruktion nach den Verlegeplänen aus und beginnen Sie mit dem Ausschnüren der Trauflinie.

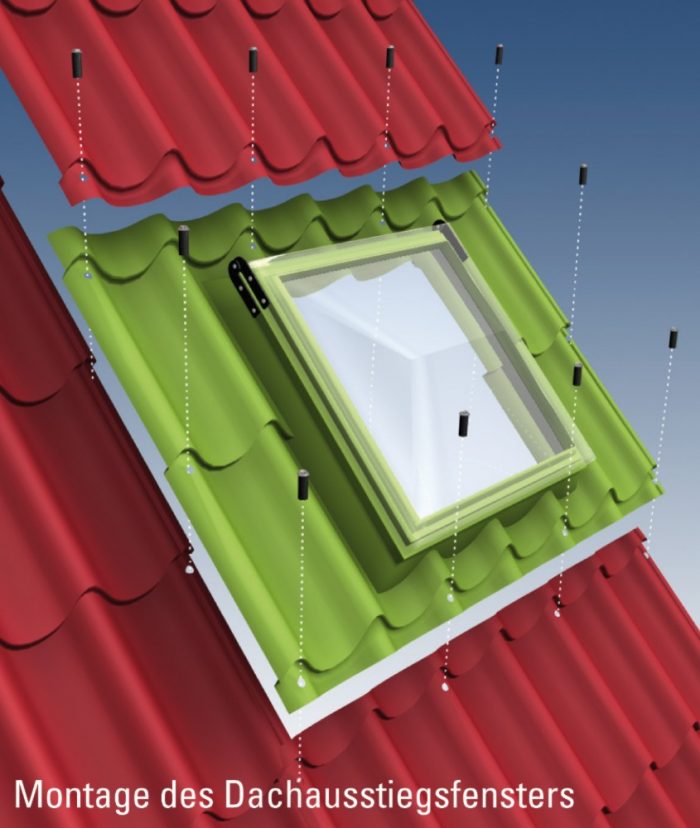

Wir liefern auch alles notwendige Zubehör für Ihr neues Metalldach in Pfannenoptik: haltbar und formschön mit Dachfenstern, Kantteilen und Firstblechen – was benötigen Sie noch?
Kantteile sind mehr als nur optischer Schmuck: Schützen Sie Ihr Dach
In der Praxis gibt es kaum rechte Winkel, daher sind für alle Stahlblechdächer Kantteile zum Schutz des Daches und der optischen Angleichung einfach zu bestellen.
Vorteile des Metalldachs:
- elegante Formgebung: Trapezprofil, Wellenprofil oder Dachpfannenprofil
- starke Optik der Blechplatten in vielen verschiedenen Farbbeschichtungen
- stabiles Stahlblech rostfrei d. Vollverzinkung, zus. Schutz durch Polyester-Beschichtung
- Stahlblechplatten einsetzbar ab 7 Grad Dachneigung
- geringes Gewicht (nur 5 Kilo / m² – Beispiel Stahlblech 0.5 mm)
- alles Zubehör wie Kantteile, Firstbleche, auch nach Kundenskizze gefertigt
- unempfindlich gegen Algen und Moos
- schnelle u. einfache Verlegung großer Dachflächen – lange Lebensdauer
- geringe Ausdehnung, da Stahl
